初期型モンキー（構造編）
alaです。
８月１３日（水曜日）
お盆に入りましたよ～！

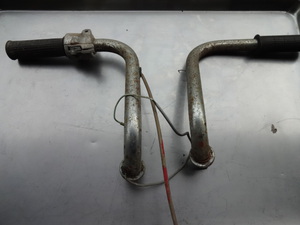

本日のお話は これ
お盆でも モンキーの
レストア 続行です。
見ます～！

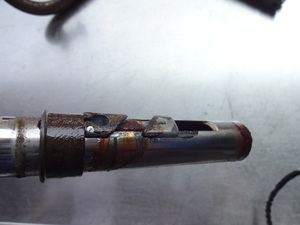

上の写真は
初期型モンキーの
アクセルでグリップ
内側の構造を見た
感じです、ご存じの方は
普通ですが、現代は
巻き取り式です。
旧型は とんぼ と呼ばれ
斜めの溝をグリップパイプ
内側の突起が沿って
回転する事で右側に移動！
従ってワイヤーが引かれ
EG回転が上がる仕組みです。

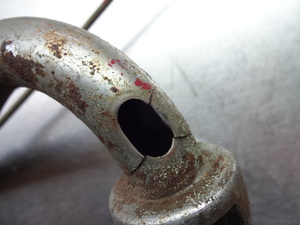

←え～ヒビが入って折れそう～！
さすがに新品部品は
無い為、溶接してから
メッキをする事になる。
←ひび割れ部分を
さらに削り溶接で
強度を上げます。
左の穴はアクセルの
ワイヤーが先ほどの トンボ からパイプの中を通り
この穴から出てきます。つまり同じ大きさの仕上げが必要です。
なんか固い話ですみません～！でもめげずに直しますよ！
では また！！
